Jeep Wrangler JK Nebelleuchte, Rückfahrlicht und Anhängersteckdose in die Stossstange integrieren
Batterie Abklemmen
Was ihr wissen solltet
Fahrzeug:
Jeep Wrangler JK 3.8L Bj. 2007
Zeitaufwand:
ca. 4h
Werkzeug und Material:
Dremel, RescueTape, Kabel, Lüsterklemmen, Nebel- und Rückfahrscheinwerfer Slim-Line LED, Gummitüllen für die Scheinwerfer, Anhängersteckdose, das übliche Werkzeug.
HaftugsAusschluss:
Diese Anleitung erhebt keinen Anspruch auf Vollständigkeit. Ich übernehme keinerlei Haftung für Schäden an Mensch und/oder Maschine. Anleitung kann Fehler enthalten.
Schritt 1

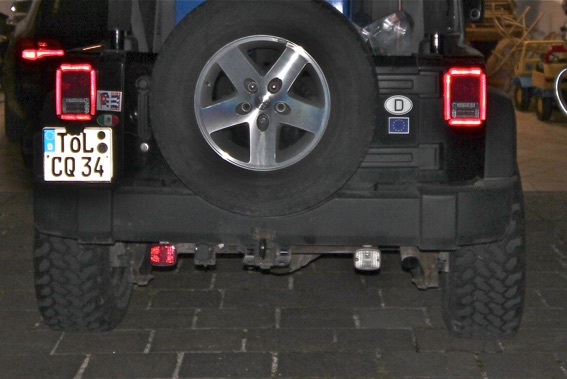

In folgendem Bild ist der Zustand vor dem Umbau sichtbar. Im Gelände ist die Position von Rückfahrscheinwerfer, Nebelschlussleuchte und Anhängersteckdose ungünstig. Abbauen.
Schritt 2

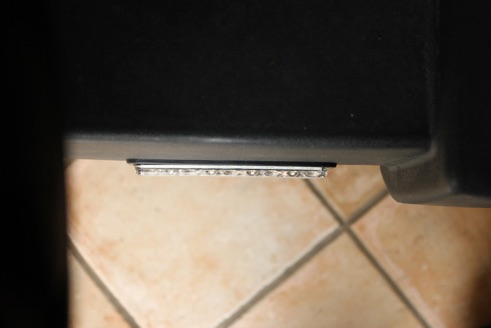

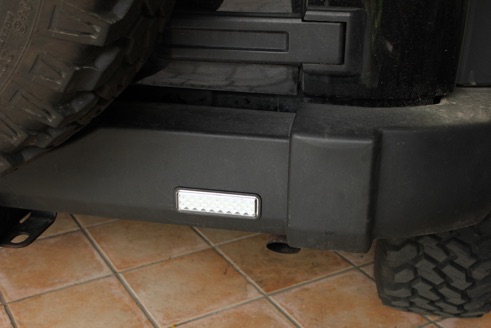

Wegen ihrer dünnen Ausführung habe ich mich für die LED-SlimLine Serie entschieden. Die Kunststoff-Stossstange des JKs ist doppelwandig, d.h. mit einem Dremel oder Mini-Flex lassen sich die Öffnungen für die Scheinwerfer aufschneiden, dabei bleibt die zweite wand der Stossstange (hinter dem Scheinwerfer) geschlossen. In dem Hohlraum zwischen den zwei Kunststoffwänden lassen sich die Verkabelungsarbeiten durchführen. Die Leuchten werden mit ihrer Gummitülle eingepasst. Die Anhängesteckdose kann direkt auf die Stossstange mit Schrauben montiert werden. Die nötige Verkabelung wird wieder von hinten durchgeführt.

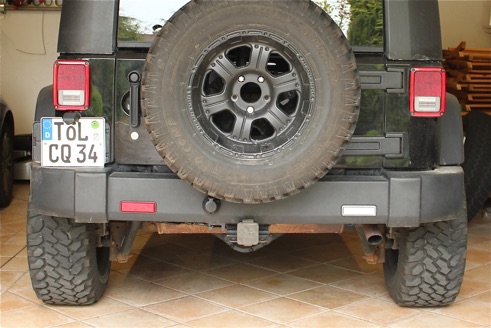

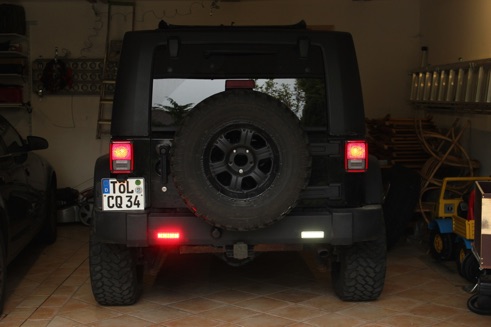

Schritt 3

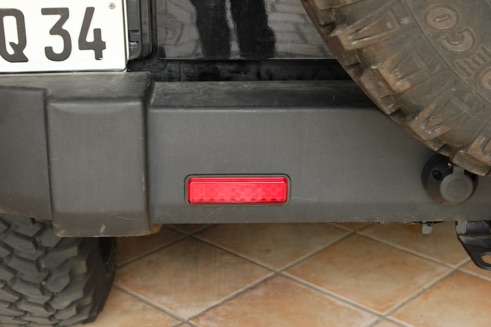

Nebelschlussleuchte
Gummitülle

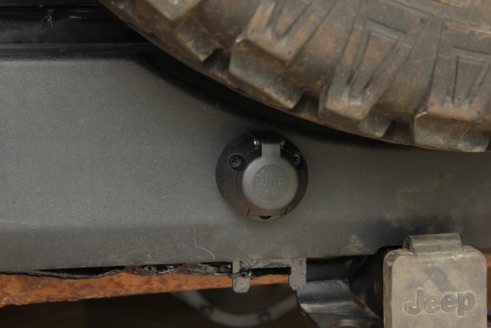

Anhängersteckdose

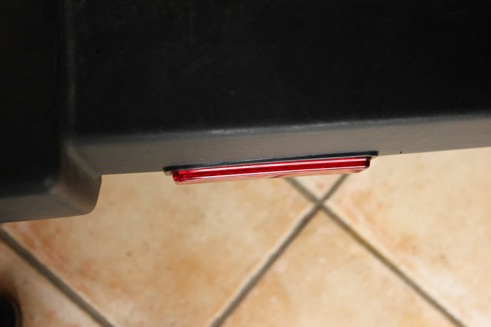

Nebelschlussleuchte
